مقدمه

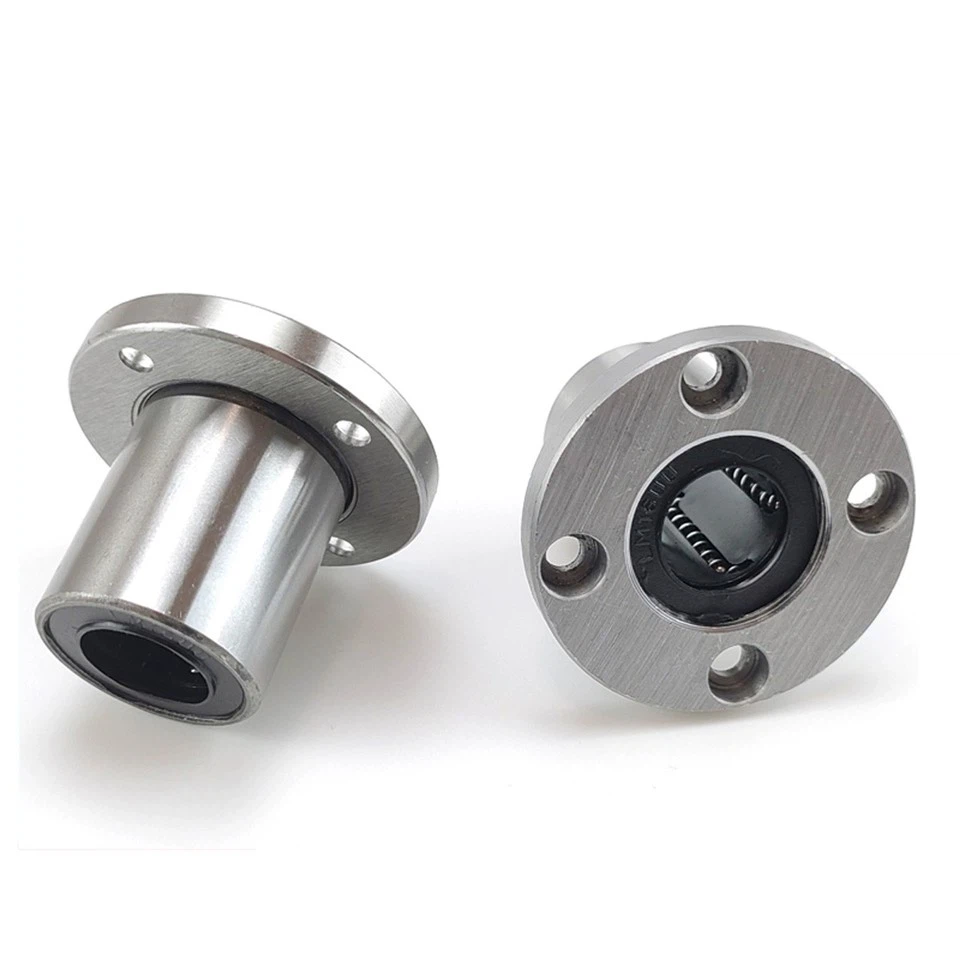

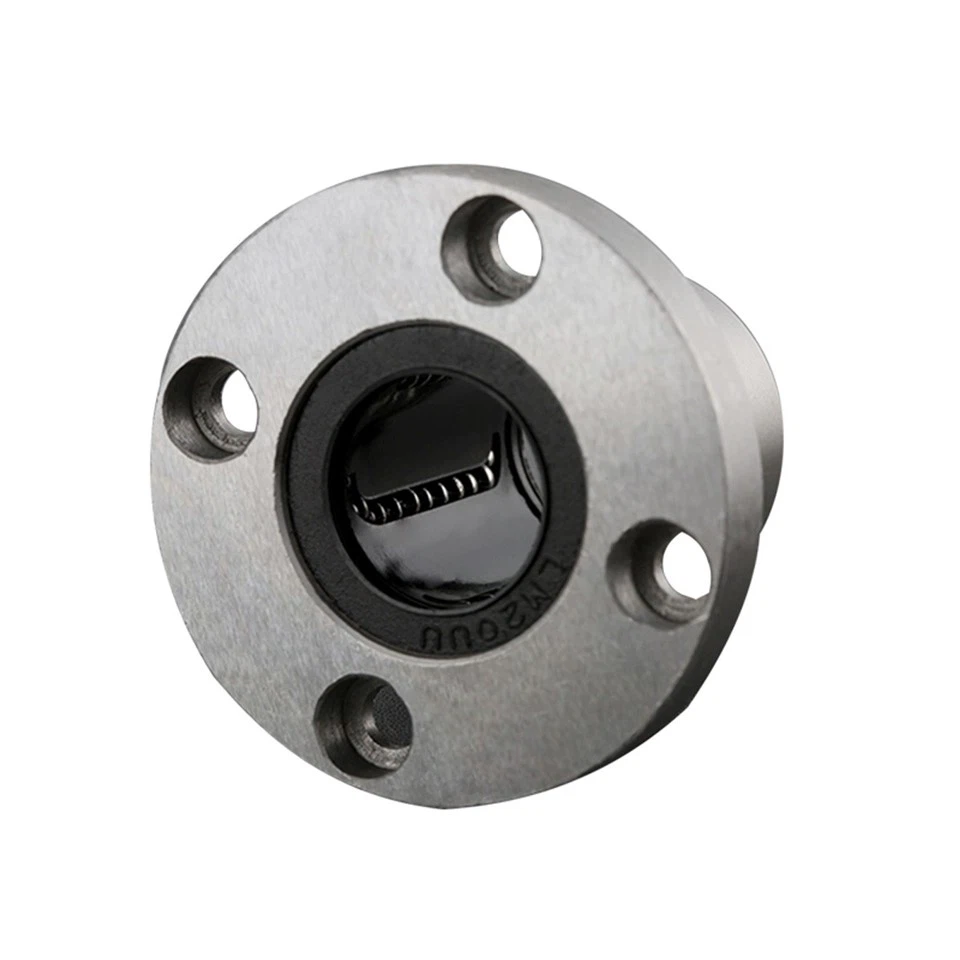

بلبرینگ خطی فلنج دایره ای اجزای پشتیبانی از حرکت خطی با دقت بالا هستند که دارای طرح های توپ یا غلتک دقیق و یک ساختار فلنج گرد هستند. آنها می توانند به طور مستقیم به سطوح نصب وصل شوند و حرکت خطی با مقاومت کم و با اعتبار بالا را امکان پذیر می کنند. ایده آل برای تجهیزات اتوماسیون ، دستگاه های CNC ، روباتیک ، دستگاه های پزشکی و موارد دیگر ، این یاتاقان ها از برنامه های طولانی مدت و با بار بالا پشتیبانی می کنند.
نکات برجسته محصول
1. دقت بالا
سنگ زنی دقیق خطای خطی را کمتر از یا مساوی با 0. 002mm و دقت حرکت تضمین می کند.
زاویه تماس با توپ بهینه شده ، نویز را به کمتر از یا مساوی با 30dB کاهش می دهد.
2. ظرفیت بار بالا
دامنه بار دینامیکی: 226n ~ 3068N (براساس مدل متفاوت است).
محدوده بار استاتیک: 4400N 310N (بر اساس مدل متفاوت است).
3. مقاومت در برابر خوردگی
سطح سخت روکش کروم (بیشتر از یا مساوی با {1}}. ضخامت 02 میلی متر) آزمایش اسپری نمک را بیشتر از یا مساوی 500 ساعت می گذرد.
فولاد ضد زنگ اختیاری (304\/316) برای محیط های مرطوب یا خورنده.
4. نصب و نگهداری آسان
طراحی فلنج گرد با ± 0. 1 میلی متر تحمل سوراخ نصب برای موقعیت یابی سریع.
لب های مهر و موم داخلی از ورود گرد و غبار جلوگیری می کنند و فواصل نگهداری را 30 ٪ می کنند.
اطلاعات محصول
سناریوهای کاربردی
راهنمای نصب
تطبیق شافت: تحمل قطر شافت H7\/G6 را با زبری سطح RA کمتر از یا مساوی با {3}}. 8μm.
2. کالیبراسیون موازی: خطای موازی سازی سطح به شافت کمتر از یا مساوی با {3}}. 05mm\/100mm.
3. تنظیم پیش بارگذاری: برای جلوگیری از اصطکاک بیش از حد ، پیش بارگذاری را بر اساس نیاز بار تنظیم کنید.
4. تعمیر و نگهداری روغن کاری: هر 100 ساعت کار را دوباره بردارید. فواصل را در محیط های درجه حرارت بالا کوتاه کنید.
سرویس پس از فروش
• 1- ضمانت سال: جایگزینی رایگان برای نقص های غیر انسانی.
• پشتیبانی فنی: محاسبات انتخاب ، راهنمایی نصب و راه حل های سفارشی.
• پاسخ سریع: پشتیبانی آنلاین 7 24- ساعت ، وضوح تصویر را طی 48 ساعت.
پرسش
س: چگونه می توانم مدل یاتاقان خطی فلنج دایره ای مناسب را انتخاب کنم؟
پاسخ: بر اساس:
قطر داخلی: قطر شافت را مطابقت دهید (ID استاندارد 6 ~ 50 میلی متر ، تحمل شافت H7\/G6 توصیه می شود).
الزامات بار: بار پویا\/استاتیک باید از بارهای واقعی کار فراتر رود (به پارامترهای بار مدل مراجعه کنید).
شرایط محیطی: برای محیط های مرطوب\/خورنده ، فولاد ضد زنگ (304\/316) را انتخاب کنید. مدل های درجه حرارت بالا ({3 {3}} 150 درجه) برای سناریوهای داغ.
نیازهای دقت: کلاس استاندارد P5 ؛ P4\/P2 برای تجهیزات با دقت بالا (قابل تنظیم) در دسترس است.
س: به چه نکات نصب باید توجه داشته باشم؟
پاسخ: سطح نصب مسطح: زبری سطح RA کمتر از یا مساوی با 0. 8μm برای جلوگیری از تغییر شکل و 卡顿 卡顿 (حیاط).
بررسی موازی: نصب موازی سطح به شافت کمتر از یا مساوی با 0. 05mm\/100mm ، با یک نشانگر شماره گیری تأیید شد.
گشتاور پیچ: از گشتاور مشخص شده برای اندازه فلنج استفاده کنید (به عنوان مثال ، پیچ های M4: 5 ~ 7n · m) برای جلوگیری از آسیب های بیش از حد.
